Hoe een veenderij te maken en turf te graven volgens Joannes Hermans

Jan Hermans uit de Neerkant was voor 1875 veenbaas bij de Maatschappij Helenaveen. Later is hij veenbaas en directeur geworden bij de veenderij van de gemeente Deurne. In 1871 heeft hij uitgebreid beschreven hoe een nieuwe veenderij aan te leggen en te ontgraven. In zijn verhaal neemt hij ook allerlei informatie op over bijvoorbeeld de in een veenderij gebruikte termen, zoals dagwerk en stok, en over de maten van de turven. Die laatste waren afhankelijk van de herkomst van de turfstekers, zoals de Dedemsvaarders, de Duitsers en de Nieuwkerkers. En wat voor gereedschap gebruikten ze?

Hermans rekent alles door in geld om zo een betrouwbare begroting voor de aanleg van een nieuwe veenderij te verkrijgen. Lees hier wat Hermans in zijn schriftje schreef.

Vergelijkende begrooting en opgave der werkzaamheden, welke er vereischt worden om eene nieuwe veenderij te ontginnen en op die wijze voort te zetten als in het Helena-veen en aan de Dedemsvaart, in Overijssel, gedaan wordt; voornamelijk het oog gevestigd op de nieuw aan te leggen veenderij onder de gemeente Deurne, waarvan meermalen is spraak geweest en zekere richting aangegeven:

(Daar we, zonder nader onderzoek geene begrooting kunnen maken, hoeveel het kanaal graven over het Meijelsche grondgebied zou kosten, zullen wij ons voorstellen met het kanaal gevorderd te zijn tot aan het veen.)

Maten en benamingen, welke in het Helena-veen gebezigd worden

Een stok, tot het meten van turf heeft 2,45 el lengte.

Een dagwerk turf is 45 vierkante stokken.

Een roede, bij het meten van gribben is 5 ellen Ned.

Een ton, tot het meten van drogen turf houdt 2 Ned. mudden.

Door een klim diepte wordt de dikte van een turf verstaan.

Als er bij kruiwerk van een hand gesproken wordt, dan bedoelt men daardoor zooveel ellen afstand als een kruier gepast kan afmaken, terwijl een ander zijne wagens vult.

Voor natten turf is een hand 5 stokken, voor drogen turf 45 el, en bij het moer afkruien 40 ellen.

Een bol (bij het gribben maken) is 20 en een steek 30 dm. diepte.

De naam van splitting wordt doorgaans gegeven aan ’t kanaal en zijne wieken van af men er het vaal heeft afgekruid, tot dat men ze vol water zet.

Het hoog is den algemeenen naam van het nog vast, en de naam van het laag geeft men aan het omgegraven veen.

10 bonken of 100 ellen lengte, dat is van de grondgrib tot de andere, noemt men gewoonlijk een put of klink.

Verklaring der figuur No. 1

De smalle vlakken, tusschen de blauwe lijnen, stellen de verschillende vaarwateren voor, als: 1o Het recht kanaal of groote vaart. 2o De onderscheiden wieken, welke het geheel veen door (200 ellen van elkander) moeten gemaakt worden. 3o De armen der wieken. 4o De kruiswieken. en 5o De hoofdwieken, welke in het kanaal uitloopen.

De roode strepen verbeelden de raaislooten, welke 100 ellen van elkander gemaakt worden. De zwarte lijnen bedoelen de eigenlijke gribben, welke men 10 ellen van elkander legt. De langwerpige vlakken, tusschen deze lijnen, worden voortdurend bonken genoemd.

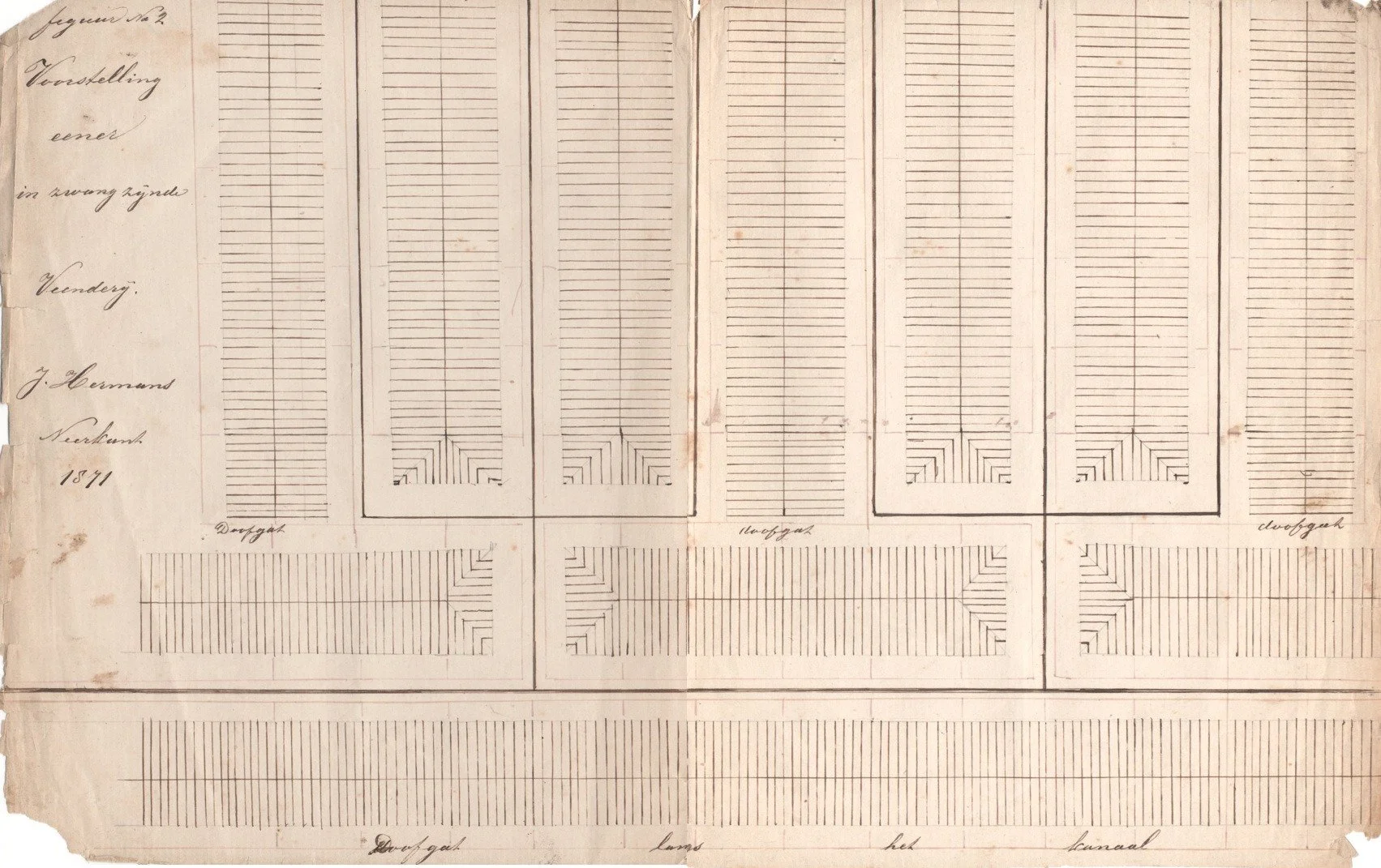

Verklaring van figuur No. 2

De breede, zwarte strepen stellen, even als de blauwe op figuur No. 1, de vaarwateren voor. De korte lijnen, in den vorm van kolommen, verbeelden de gribben en de zwarte streep door hun midden vervangt de roode lijn van fig. No. 1. Door de 7 opgaande en de 2 dwars liggende kolommen wordt het hoog of vast stuk veengrond aangeduid en de andere vlakken, waarop de roode strepen liggen, bedoelen het laag of uitgegraven veld. Door de roode lijnen langs de

[blz. 3] vaarwateren worden de bermslooten en door de korte roode strepen, welke aan de lange verbonden zijn worden de grondgribben voorgesteld.

Gribben of slooten maken. 1.

Dit is het eerste werk eener veenderij en wordt op de volgende wijze aangevangen: Eerst maakt men de raaislooten, waar men voornemens is het kanaal en de wieken te maken en tegelijkertijd de andere, welke op figuur 1e door roode lijnen zijn aangeduid. Daarna maakt men de gribben, op figuur 1o en 2o door zwarte strepen voorgesteld, van welke er 10 op elk bunder vallen. Op elk bunder aan den binnen hoek eener wiek, zooals aan de hoofd- en kruiswieken, heeft men 216 en op de andere bunders, met de raaislooten mede, 220 roeden gribben. De gribben, als ook de raaislooten, worden doorgaans op 65 of 70 duim breedte aangelegd en het eerste jaar 3 bollen of 60 duim diep gemaakt. Vervolgens worden de gribben ieder jaar, of zoo het veen niet te week is, twee malen in het jaar, telkenkeer twee steken verdiept, tot dat ze op schol veen 1 el, op middelmatig veen 1½ el en op het diep veen 1¾ el diep zijn. Het gribben-maken kost eerst 15 cts per 100 ellen van uitlijnen; vervolgens van

[blz. 4] de drie eerste bollen 4½ cts per roede en daarna van elke twee steken te verdiepen 70 of 80 cts per 100 ellen.

De gribben en ook de raaislooten behoeven echter niet aan hunne volle diepte te zijn, eer men met het kanaalgraven een begin maakt; het kan voldoende zijn met de raaislooten, waar men de vaarwateren maakt en de gribben, welke daar tegen aanschieten, op zekere lengt, b.v. 20 ellen, voorlopig tot één steek door de klot te maken, de rest kan men op 60 duim diepte laten liggen, tot dat de splitting is uitgegraven en de vaarwateren gemaakt zijn. Als we met het veenwerk wat nader bekend zijn, zullen wij nog eens tot het gribben-maken terug keeren, want hieraan is bijzonder veel gelegen.

Moer-afkruien. 2.

Dit wordt gedaan, waar men het kanaal en wieken maakt. Eer men hiermede begint, moet men de diepte van het veen gepeild hebben om te weten, hoe breed het moer moet weggeruimd worden. Op zekere plaatsen, waar het zwart veen of klot 1,75 el en het vaal ruim 1 el diep zit, laat men het vaal-moer doorgaans, aan weerskanten van de raaisloot, 10 ellen breed wegruimen, alsdan heeft men, nadat de klot er uitgegraven is, genoegzame ruimte om den

[blz. 5] ondergrond, dat is het zand, dat men uit den bodem graaft, te bergen en de dijken, aan weerskanten, krijgen eene matige hoogte. Op ondiepe plaatsen (scholveen) is het gemakkelijker en wel zoo voordeelig vooraf het vaal 2, 4 of 6 ellen breeder te laten wegruimen, dan later het zand op die smalle ruimte, misschien hooger dan het oppervlak van den bovengrond, te moeten ophoopen. Op dergelijke plaatsen echter zou men zich kunnen redden, al was het moer slechts 10 ellen breed weggeruimd, met bij de splitting, aan beide zijden één of twee kuilen te laten uitgraven; maar op andere plaatsen, waar de klot 2 ellen of meer en het vaal hoogstens 1 el dik zit, mag het moer niet breeder worden weggenomen dan 6, 7 of 8 ellen, want als men het vaal te breed wegneemt, is men later genoodzaakt grond bij te kruien om de dijken hoog genoeg te maken.

Het moer afkruien kost doorgaan 8 cts per kubiek el, dat is op 40 ellen ver weg te brengen; 30 ellen afstand wordt gerekend tegen 7, 20 ellen tegen 6, 10 ellen tegen 5 en 60 ellen tegen 10 cts per kub. el., gewoonelijk 15 of 20 duim dik gelijkelijk over het veld verdeeld, doch aan de bochten, hoofd- en kruiswieken is men genoodzaakt het vaal veel dikker dan 20 duim over het veld te storten; dit is niet alleen lastig later bij het turf-graven, maar het

[blz. 6] kost ook 10 cts per bank, dat is 36 fl per bunder meer van afbonken. In de bochten, maar vooral in de hoofd- en kruiswieken laat men thans, in het Helena-veen, een gedeelte van het vaal tot turf graven tegen 20 of 22 cts per stok, dat is ruim 9 cts per kub. el. Deze turf heeft, wel is waar, eene geringe waarde, doch kan de kosten van den arbeidsloon al licht opleveren.

Nadere begrooting der kosten van moer-afkruien voor het nieuw kanaal 3

Kort aan den draai der Helena-veensche vaart licht het veen nauwelijks 1 el boven den waterspiegel van ’t kanaal de klot zit er ongeveer 1,70 en het vaal ruim ½ el; verder op naar de waterlossing of zoerloop heeft men minder klot en dikker vaal, doch het zou voldoende kunnen zijn met het moer aan weerszijden 7 ellen breedte weg te ruimen; op middelbare plaatsen zou men 6 of 7 en aan de hoofd- en kruiswieken 9 cts per kub. el moeten geven. Bij het wieken graven aan de Oostzijde van het Nieuw kanaal, die er in alle geval gemaakt moeten worden, zoo er ooit eene veenderij wordt aangelegd, zal men hier en daar zandheuvels, van ongelijke breedte, aantreffen, alwaar weinig of geen klot en dik vaal zit; voor en achter deze zandheuvels [blz. 7] zit de klot somtijds zeer diep en de kwaliteit van veenstof is er doorgaans het best.

Slichten. 4

Nadat het moer is afgekruid, moet het geslicht, dat is gelijk gemaakt en aangetrapt worden. Dit moet in het voorjaar, eer het moer te hard opdroogt, gedaan worden. Gewoonlijk geeft men van ’t slichten 10 cts per vierkante roede, dat is 10 fl het bunder; hoe dikker men het vaal gestort en dus minder veld bedekt heeft, hoe minder het slichten, op zekere lente van het kanaal, zal kosten. Gelijktijdig met het moer-afkruien moet er gezorgd worden, dat de blootgewerkte klot boven water blijft. Wanneer men vooraf de gribben één steek in de klot gemaakt heeft, zal het klot-bovenwaterhouden weinig of niets kosten.

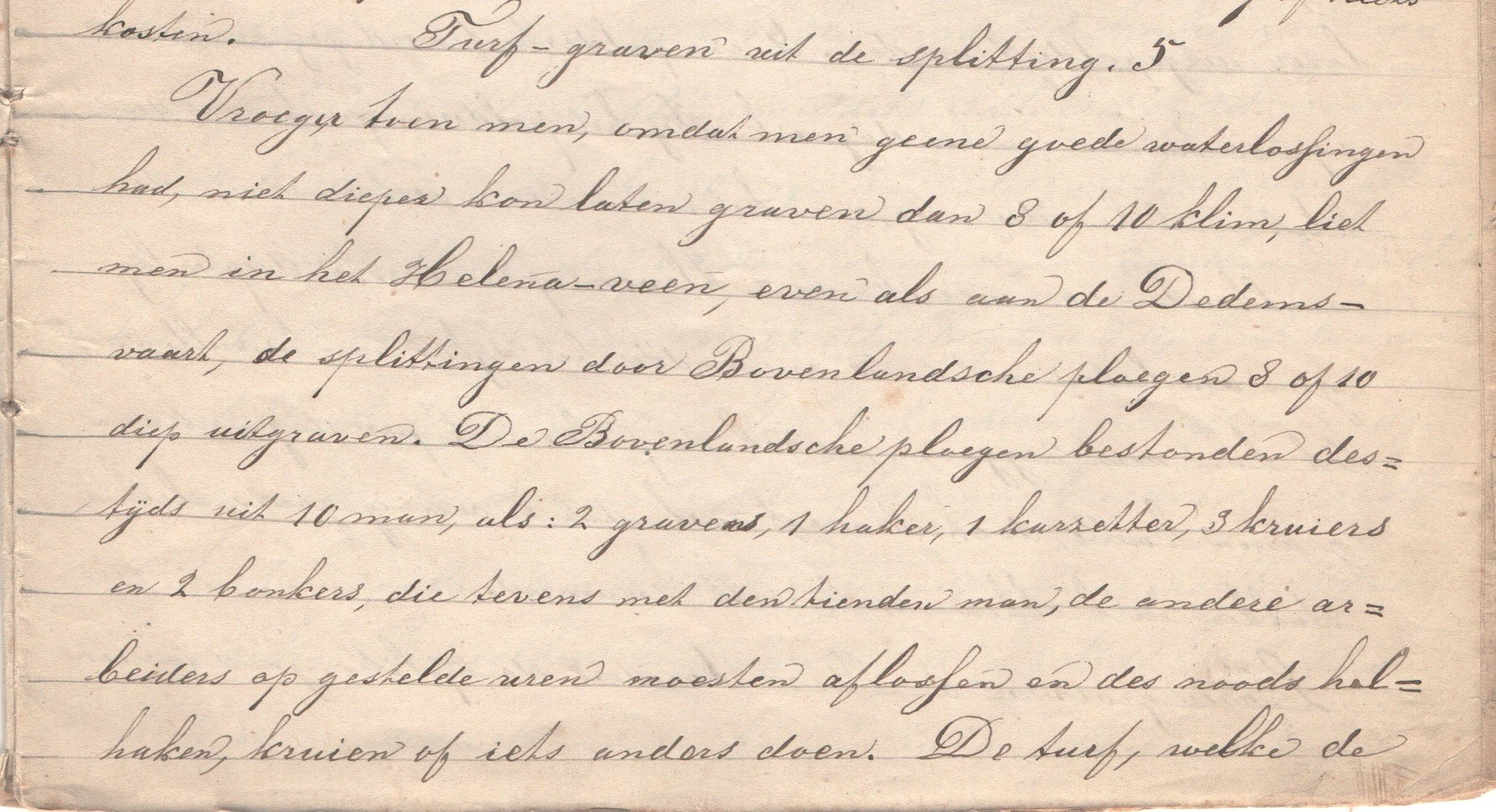

Turf-graven uit de splitting. 5

Vroeger toen men, omdat men geene goede waterlossingen had, niet dieper kon laten graven dan 8 of 10 klim, liet men in het Helena-veen, even als aan de Dedemsvaart, de splittingen door Bovenlandsche ploegen 8 of 10 diep uitgraven. De Bovenlandsche ploegen bestonden destijds uit 10 man, als: 2 gravers, 1 haker, 1 karzetter, 3 kruiers en 2 bonkers, die tevens met den tienden man, de andere arbeiders op gestelde uren moesten aflossen en des noods holhaken, kruien of iets anders doen. De turf, welke de

[blz. 8] Duitschers graven is omtrent 41 duim lang, 12¼ duim breed en ruim 14½ duim dik; men heeft er van 320 onder den stok en 14400 in het dagwerk. Deze turf kostte van graven, ls de Duitschers zich met hun tien man konden behelpen, 10,55 fl; in de rechte splittingen konden zij zich redden, maar in de bochten, hoofd- en kruiswieken, waar ze somtijds 3 of 4 hakers noodig hadden, moesten er mannen, bijkruiers genaamd, aangesteld en afzonderlijk tegen een gulde per dagwerk betaald worden; op dergelijke plaatsen heb ik wel eens gezien, dat ze behalven hun eigen volk nog 7 bijkruiers tot zich hadden.

De klot, die, nadat de ploegen 8 of 10 klim hadden afgegraven, nog op den bodem bleef zitten, moest boven water gehouden en later uitgepolderd worden. Deze polderturf werd gegraven naar 19800 turven in het dagwerk. Bij het polderen groef men den klot niet breeder weg, dan het vaarwater moest worden, de walkanten, aan weerskanten, bleven op de eerste diepte liggen om later met zand en modder tot dijken aan te vullen. Ik kan niet zeggen, hoeveel de polderturf per dagwerk van graven kostte, doch ik weet wel, dat er weinig goeds, slechts stukken en brokken van te recht kwamen.

Later groeven de Bovenlanders de splittingen in een

[blz. 9] keer tot op het zand toe uit en thans laat men ze door Inlandsche gespannen, uit 3 of 5 man bestaande uitgraven. Deze maken zich eene stellagie van planken en kruien met hunne wagens in de splitting, recht voor de bank, waar ze voor den graver in het bereik staan de 6 of 7 bovenste klimmen er op te werpen.

Men betaalt hun tegen 9,30 per dagwerk, als ze den turf 10 stokken ver moeten wegbrengen; voor elke 5 stokken verder geeft men hun 1 fl meer per dagw. en van de verwaterde of bevroren klot er af te scheppen 20 cts per bonk. De Inlanders graven de splittingen achtervolgens tot op den bodem uit, op de diepste en weeke plaatsen laten ze echter 1, 2 of 3 banketten, elk 4 turven breed, tegen den vaste kant zitten, of wel ze graven de walkuilen niet dieper dan 12 klim, opdat de kanten niet zouden afscheuren. Als de klot gemiddeld 12 klim diep zit, graven de Inlanders, te naasten bij 30 dagw. turf (ploegwerk) uit eene splitting van 100 ellen lengte, en dan komen er, aan weerskanten op elken bonk 67½ stok turf staan; op 25 ellen lengte van den bonk kunnen 35 stokken turf gezet worden. In de bochten en vooral in de hoofd- en kruiswieken moeten de splittingen breeder en naast de hoeken rondvormig worden uitgegraven; men graaft er dus eene zekere hoeveelheid turf meer uit eene zelfde lengte en men heeft er minder veld om den turf te zetten; daarom moet

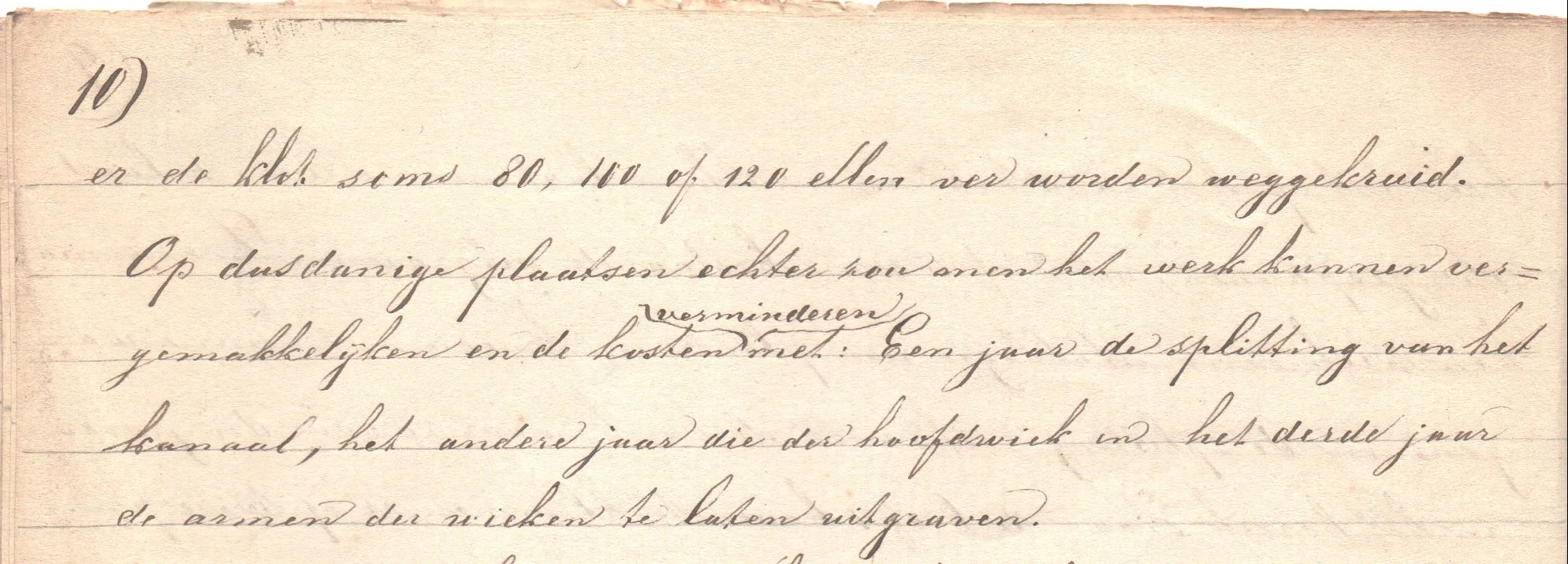

[blz. 10] er de klot soms 80, 100 of 120 ellen ver worden weggekruid.

Op dusdanige plaatsen echter zou men het werk kunnen vergemakkelijken en de kosten verminderen met: Een jaar de splitting van het kanaal, het ander jaar die der hoofdwiek in het derde jaar de armen der wieken te laten uitgraven.

Het verdere kanaal-maken. 6

            Onmiddellijk, nadat de splitting is uitgegraven, kan men tot het verdere kanaal-maken overgaan. Het recht kanaal of groote vaart make men liefst 10 en de wieken 8 ellen breed. In het Helena-veen worden de verschillende vaarwateren zoo diep gemaakt, dat ze, het water aan peil zijnde, nagenoeg 2 ellen water houden; de telu wordt meest van één op één of iets steiler gelegd en van moer- en zandbrokken samengezet. De modder en brasserij, welke er van het turf-graven is achtergebleven, wordt achter den telu in de walkuilen geworpen en de zandgrond, die men uit den bodem graaft, er boven op. Overal, waar men, ten minste ½ el zand uit den bodem graaft, kan men genoegzaam sterke dijken maken, doch waar het veen zoo diep gezeten heeft, dat men weinig of geen zand opdelft, is men genoodzaakt zooveel zandgrond van andere plaatsen aan te voeren, dat men daarmee, inzonderheid den aardenwal, ½ el dik kan bekleeden; dit zand aanvoeren kost

[blz. 11] wel eens 16 cts per kub. el en het zand uit den bodem graven, naar het gelang der diepte, van 10 tot 16 cts per kubiek el.

Kort nadat men het vaarwater vol water heeft gezet, is het zeer goed den telu met een lijst van graszoden te voorzien. Deze graszoden steekt men verschillend van breedte, doch meestal ½ el lang; zij worden met houten pinnen zoodanig in den telu vastgemaakt, dat het water, 20 duim boven of beneden peil zijnde, altijd tegen deze graszoden, die weldra begroeien, kan aanspoelen.

Na het verrichten dezer werkzaamheden, moet er overal, waar de walkuilen geheel zijn vol geworpen, het vaal 1 stok breed worden weggeruimd; op andere plaatsen, waar de walkuilen gedeeltelijk vrij of de dijken te laag gebleven zijn, laat men zooveel vaal naar beneden werken, dat de dijken hoog genoeg en de walkuilen vol zijn. Van het vaal naar beneden werken geeft men doorgaans 2 cts en van ’t wegkruien 10 cts per kubiek el.

 Turf-graven op het hoog. 7

            Nadat de splittingen uitgegraven en de vaarwateren gemaakt zijn, worden er telken jaar 2 of 3 kuilen, elk een stok breed, van het vast stuk uitgegraven. Men graaft langs de vaarwateren op en nadert alzoo met iedere kuil 2,45 verder tot de raaislooten, op figuur 1e door roode en op figuur 2e door zwarte lijnen aangeduid.

[blz. 12] Zoolang men in het laag, beneden-veld of uitgegraven veen, geene genoegzame ruimte heeft om den turf te zetten, zet men deze op het hoog of boven-veld te drogen en graaft ploegwerk. Deze turf heeft verschillende jaren 10,55 fl per dagwerk van graven gekost. Eene goede Bovenlandsche ploeg, uit 9 man bestaande, graaft daags ruim 2 dagen turf, en zij worden tot het turf-graven op het hoog bijzonder voorbehouden, want men heeft in het Helena-veen, bij gebrek aan Duitschers, meermalen beproeft dergelijke ploegen, om den turf op het hoog te graven, uit Inlandsche arbeiders samen te rapen, maar men heeft tot hieraan nog nimmer twee gravers bij eene ploeg gevonden, die de zwaarte van den arbeid een zomer-tijd konden verduren en zolang zij het doorstonden, was het doorgaans met een dag[werk] daags besloten. De Duitschers graven, op 12 klim diepte, jaarlijks 2 kuilen, op 8 klim 3 en op 6 klim diepte, als het noodig is, 4 kuilen; op 12 klim bonken zij de tweede, op 8 klim de derde en op 6 klim de 4de kuil, maar het beneden-veld laten ze liggen, zoo het neergeworpen wordt; dit veld slichten kost later, voor elke kuil, 5 cts per bonk. Als men in een zelfde jaar, op 12 klim, 3 kuilen laat graven, kost de turf 1 fl meer per dag[werk] van graven. Als men 4 kuilen op het hoog gegraven heeft, kan er

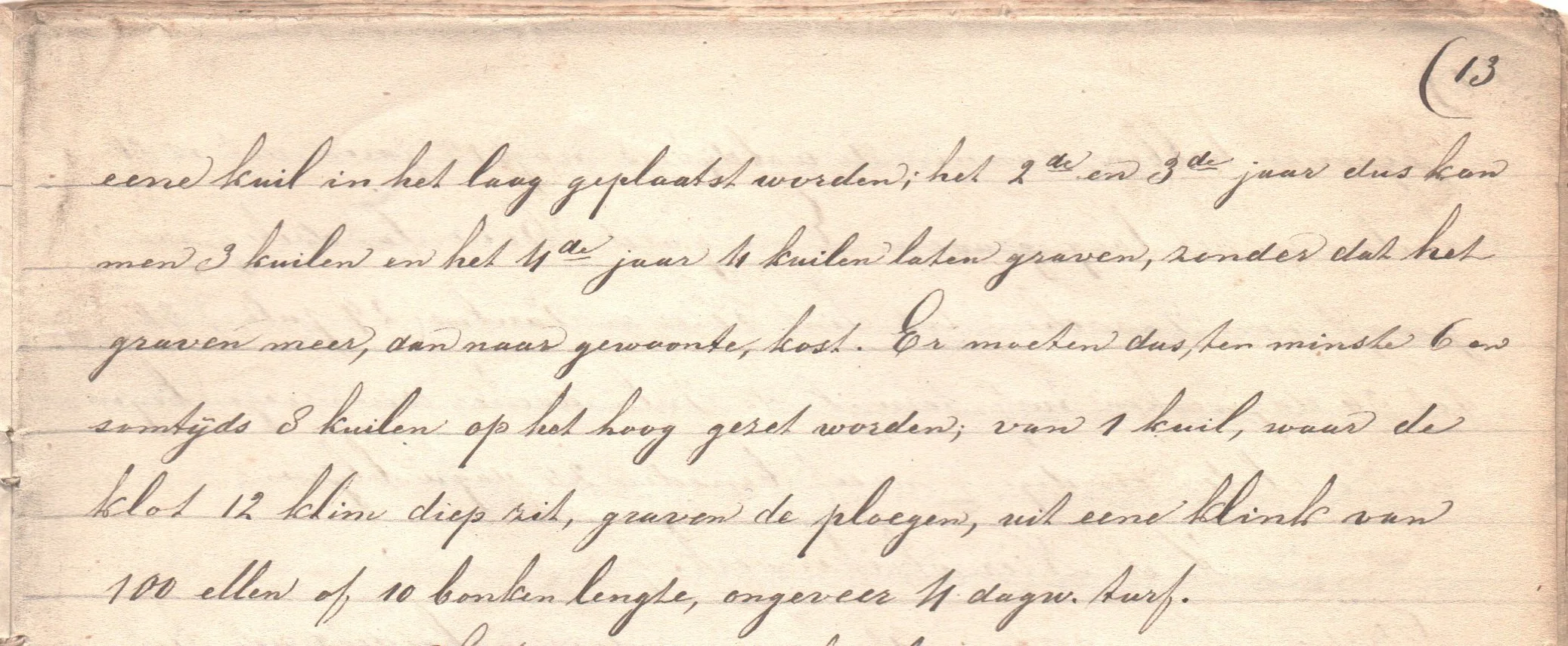

[blz. 13] eene kuil in het laag geplaatst worden; het 2de en 3de jaar dus kan men 3 kuilen en het 4de jaar 4 kuilen laten graven, zonder dat het graven meer, dan naar gewoonte, kost. Er moeten dus ten minste 6 en somtijds 8 kuilen op het hoog gezet worden; van 1 kuil, waar de klot 12 klim diep zit, graven de ploegen uit eene klink van 100 ellen of 10 bonken lengte, ongeveer 4 dag[werk] turf.

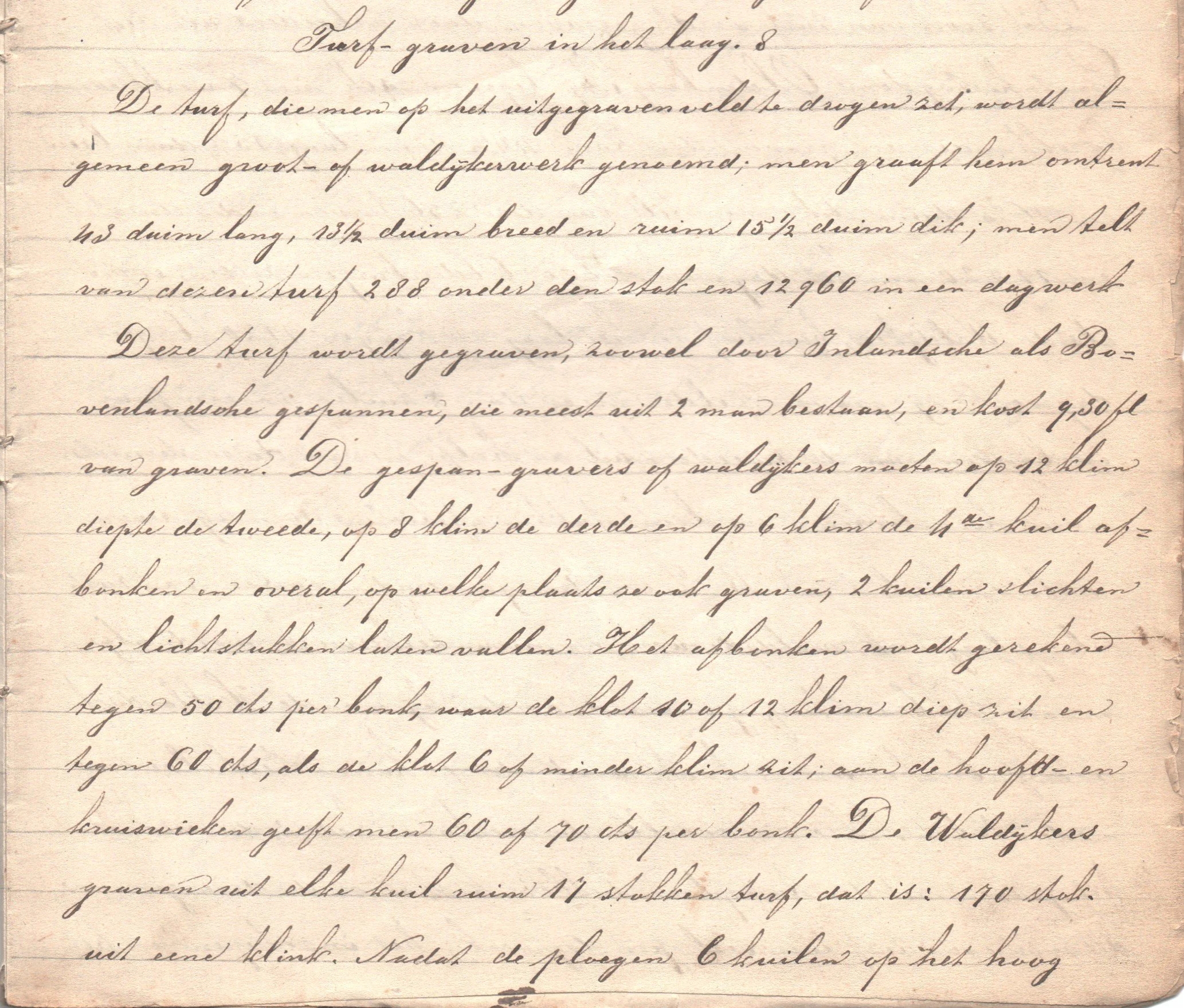

Turf-graven in het laag. 8

            De turf, die men op het uitgegraven veld te drogen zet, wordt algemeen groot- of waldijkerwerk genoemd; men graaft hem omtrent 43 duim lang, 13½ duim breed en ruim 15½ duim dik; men telt van dezen turf 288 onder den stok en 12960 in een dagwerk.

Deze turf wordt gegraven, zoowel door Inlandsche als Bovenlandsche gespannen, die meest uit 2 man bestaan, en kost 9,30 fl van graven. De gespan-gravers of waldijkers moeten op 12 klim diepte de tweede, op 8 klim de derde en op 6 klim de 4de kuil afbonken en overal, op welke plaats ze ook graven, 2 kuilen slichten en lichtstukken laten vallen. Het afbonken wordt gerekend tegen 50 cts per bonk, waar de klot 10 of 12 klim diep zit en tegen 60 cts, als de klot 6 of minder klim zit; aan de hoofd- en kruiswieken geeft men 60 of 70 cts per bonk. De Waldijkers graven uit elke kuil ruim 17 stokken turf, dat is: 170 stok uit eene klink. Nadat de ploegen 6 kuilen op het hoog

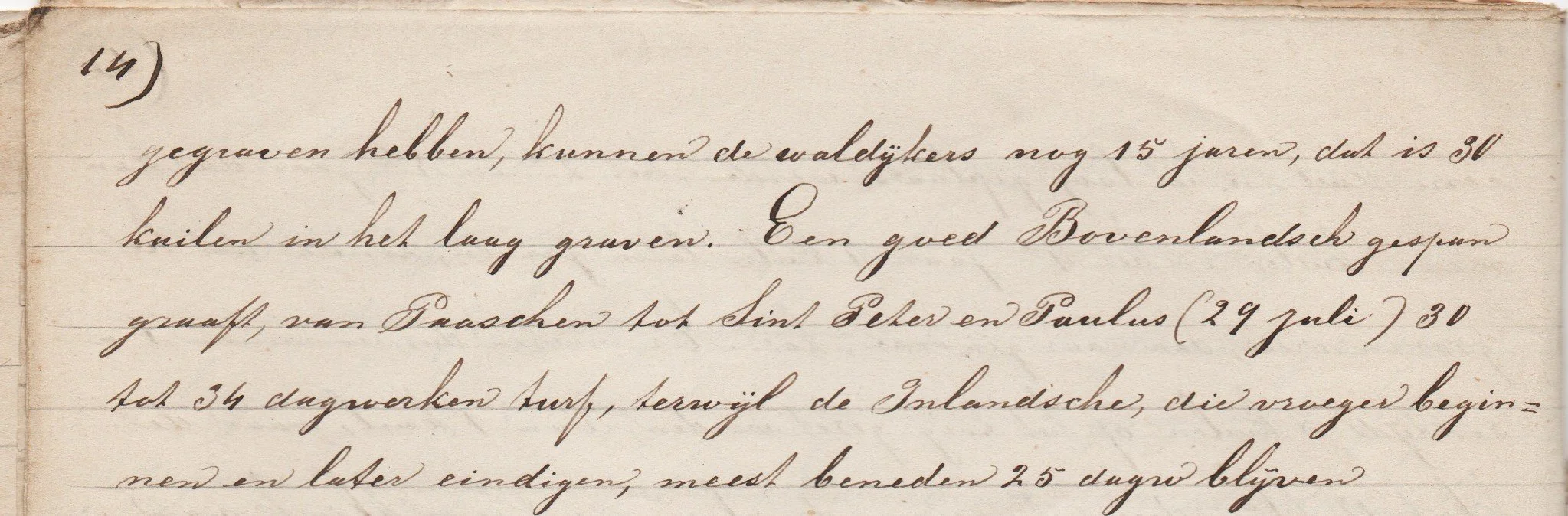

[blz. 14] gegraven hebben, kunnen de waldijkers nog 15 jaren, dat is 30 kuilen in het laag graven. Een goed Bovenlandsch gespan graaft van Paaschen tot Sint Peter en Paulus (29 juli) 30 tot 34 dagwerken turf, terwijl de Inlandsche, die vroeger beginnen en later eindigen, meest beneden 25 dagen blijven.

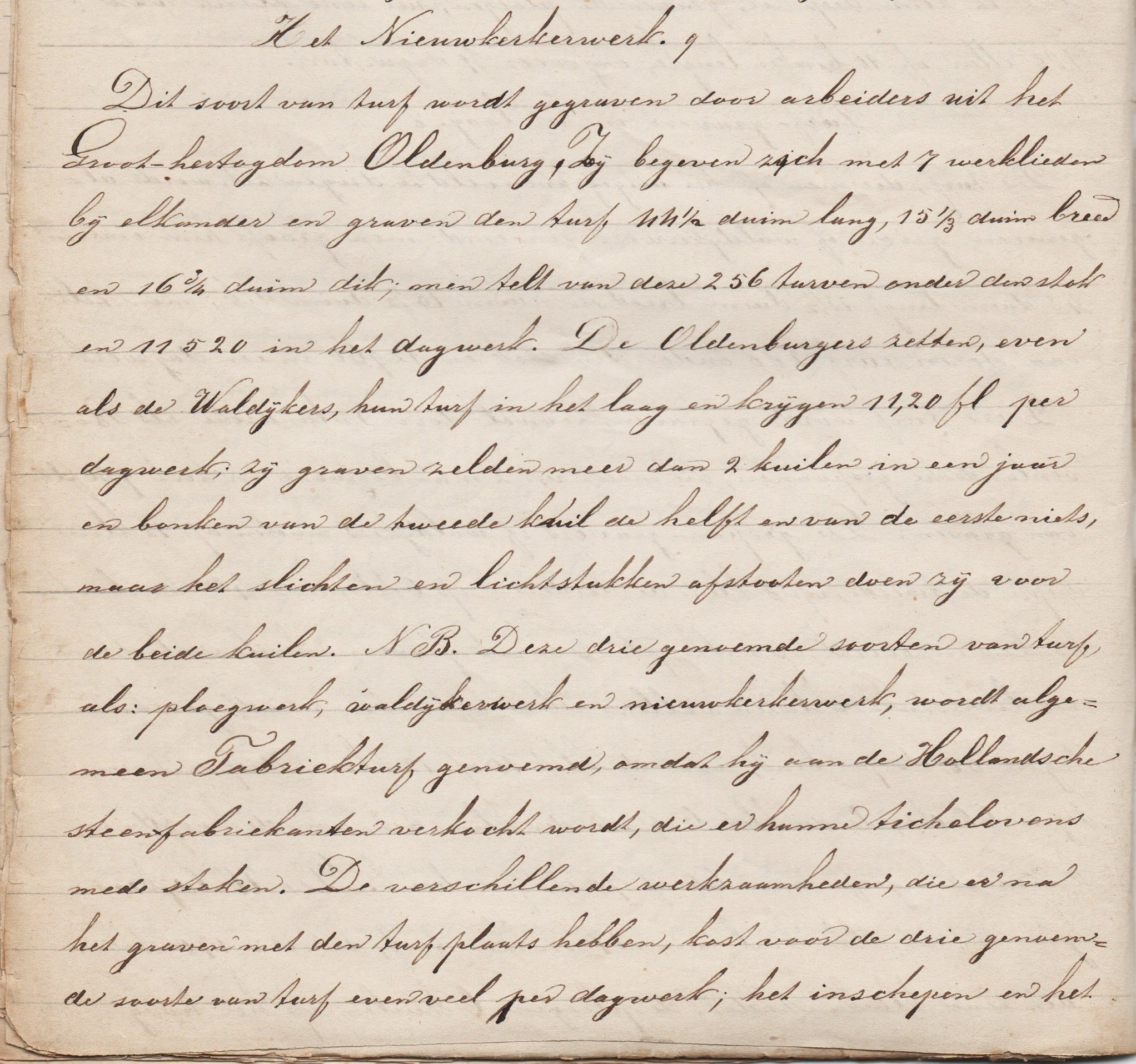

Het Nieuwkerkerwerk. 9

Dit soort van turf wordt gegraven door arbeiders uit het Groot-hertogdom Oldenburg. Zij begeven zich met 7 werklieden bij elkander en graven den turf 44½ duim lang, 151/3 duim breed  en 16¾ duim dik; men telt van deze 256 turven onder den stok en 11520 in het dagwerk. De Oldenburgers zetten, even als de Waldijkers, hun turf in het laag en krijgen 11,20 fl per dagwerk; zij graven zelden meer dan 2 kuilen in een jaar en bonken van de tweede kuil de helft en van de eerste niets, maar het slichten en lichtstukken afstooten doen zij voor de beide kuilen. N.B. Deze drie genoemde soorten van turf, als: ploegwerk, waldijkerwerk en nieuwkerkerwerk, wordt algemeen Fabrieksturf genoemd, omdat hij aan de Hollandsche steenfabriekanten verkocht wordt, die er hunne tichelovens mede stoken. De verschillende werkzaamheden, die er na het graven met den turf plaats hebben, kost voor de drie genoemde soorte van turf evenveel per dagwerk; het inschepen en het [blz. 15] vervoer wordt naar de ton berekend.

Het kleinwerk of Burgerturf. 10

Aldus genoemd, omdat hij aan de Burgers verkocht wordt, die denzelven gebruiken om aan het vuur of in de kachel te stoken. De Burgerturf wordt gegraven, waar het veen bij uitstek vet en droog zijnde zeer brokkelachtig is; men bezigt er Inlandsche werklieden toe, die voor het grootwerk zwak zijn, en men betaalt hun  stok: waar ze 10 of meer klim graven, geeft men hun 23 cts, 6 of 8 klim 25 cts, 5 klim 27, 4 klim 29 cts en 3 klim 32 cts per stok. Het moer-afbonken en het veld slichten moeten zij zelf doen. Het kleinwerk wordt gevormd naar 396 turven onder den stok en 19800 in een dagwerk, dat hier 50 stokken is; elke turf heeft eene lengte van 35 duim, eene breedte van 11 en eene dikte van ruim 13 duimen. Het droog maken van dezen turf kost 150 cts en het vuren soms 100, soms 150 cts per dagw[erk].; zelden behoeft hij omringd te worden, maar bij het vuren blijft de onderste laag der ringen op het veld om te drogen en deze voetturven worden later achter de hoopen of bulten gezet, tegen 20 cts het dagwerk. Het inladen van dezen turf kost 2,50 fl meer per 1000 tonnen, dan de fabrieksturf.

[blz. 16] Notering. 11

Kort nadat de turf gegraven is, wordt hij door Heeren Veen-bazen of hunne Inspecteurs, op het veld, nagemeten en aldus opgeschreven:

            N.B. In de eerste, 2de, 3de, 4de, 5de en 6de kolom schrijve men den naam der werklieden om hun, desnoods, bij eene volgende werkzaamheid te kunnen naspeuren, of zij hun werk wel goed hebben afgemaakt, want, om goed te zijn, moet het voldoende wezen, dat de Inspecteur eener Veenderij [blz. 17] zijne werklieden alle twee of drie dagen eens komt opzoeken.

 De verschillende werkzaamheden, die er, na het graven, met den turf moeten plaats hebben. 12

Eerst moet de turf in ringen of hallen gezet, dat is gedroogd worden; hiervan geeft men soms 150, doch meest 137 ½ cts per dagw[erk]. Nadat deze ringen een wijl gestaan hebben, moeten ze omgezet worden, tegen 90 cts per dagw[erk]; eindelijk worden de ringen in hoop of bulten gezet, dit noemt men vuren; de arbeiders van de Dedems-vaart krijgen hiervan 120 of 125 cts en de Inwoners één gulde per dagwerk. Een goed arbeider van de Dedems-vaart vuurt 1 ½ en de Inwoners hoogst één dagwerk daags.

            Van turf inladen geeft men aan de gewone arbeiders, die meest kinderen of meisjes zijn, van den fabrieksturf 8 en van den burgerturf 10,50 fl per 1000 tonnen en aan volwassen werklieden, die er des noods toe gebezigd worden, geeft men soms 2 fl per 1000 tonnen meer. Wanneer de turf, bij het inschepen, moet gekruid of aangevoerd worden, dan geeft men voor elke hand, dat is 40 of 45 ellen, een gulde per 1000 tonnen. Stukken en brokken, kleiner dan ½ turf, vallen buiten den fabrieksturf en moeten met de natte heelen, die er bij nat weer veel van de hoopen komt, opgemaakt en somtijds weggeruimd worden, hiervan geeft men 4, 5, 7 tot 8 cts per kubiek el.

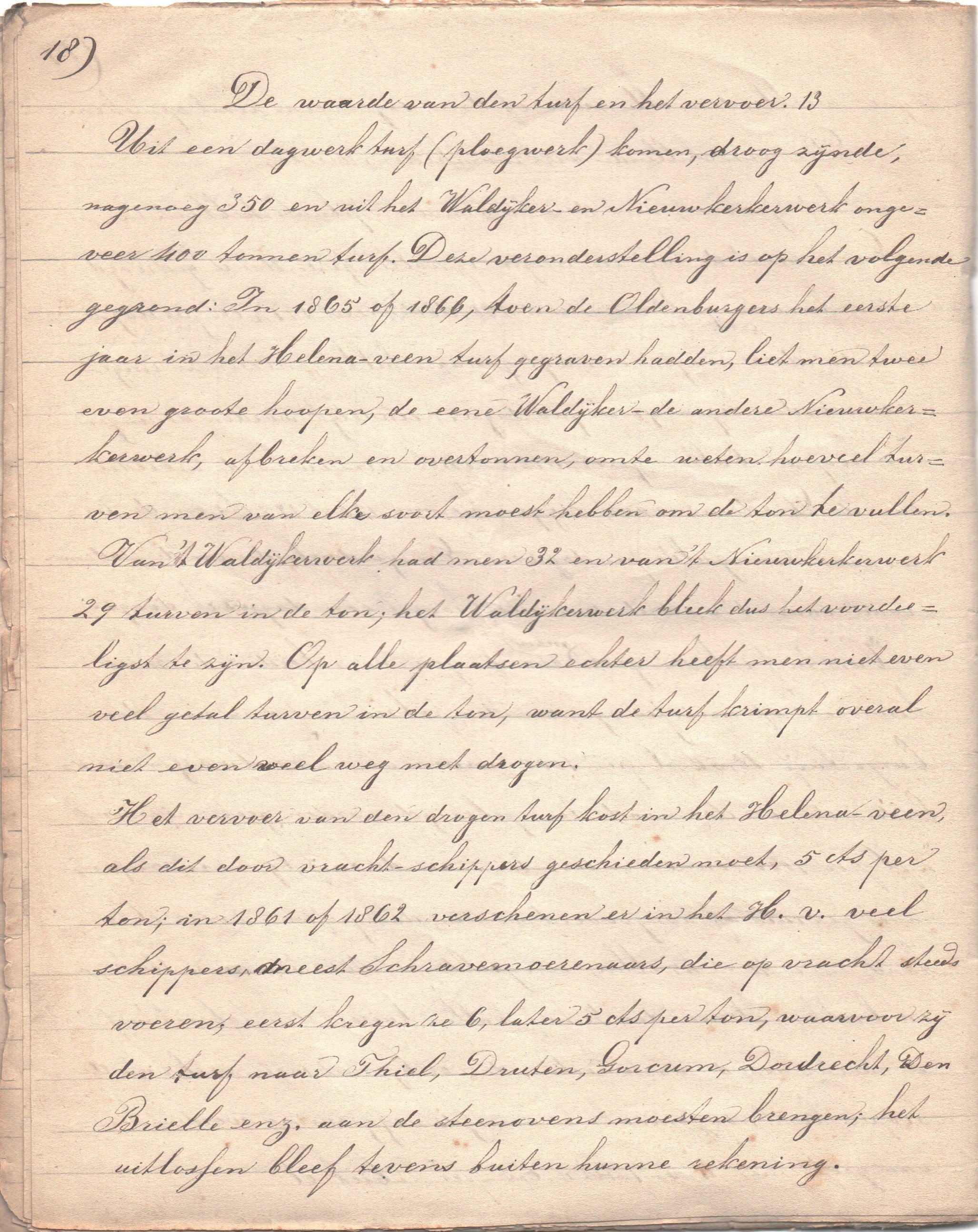

[blz. 18] De waarde van den turf en het vervoer. 13

Uit een dagwerk turf (ploegwerk) komen, droog zijnde, nagenoeg 350 en uit het Waldijker- en Nieuwkerkerwerk ongeveer 400 tonnen turf. Deze veronderstelling is op het volgende gegrond: In 1865 of 1866, toen de Oldenburgers het eerste jaar in het Helena-veen turf gegraven hadden, liet men twee even groote hoopen, de eene Waldijker- de andere Nieuwkerkerwerk, afbreken en overtonnen, om te weten hoeveel turven men van elke soort moest hebben om de ton te vullen.

Van ’t Waldijkerwerk had men 32 en van ’t Nieuwkerkerwerk 29 turven in de ton; het Waldijkerwerk bleek dus het voordeligst te zijn. Op alle plaatsen echter heeft men niet even veel getal turven in de ton, want de turf krimpt overal niet even veel weg met drogen.

Het vervoer van den drogen turf kost in het Helena-veen, als dit door vracht-schippers geschieden moet, 5 cts per ton; in 1861 of 1862 verschenen in het H[elena-]v[een] veel schippers, meest Schravemoerenaars, die op vracht steeds voeren, eerst kregen ze 6, later 5 cts per ton, waarvoor zij den turf naar Thiel, Druten, Gorcum, Dordrecht, Den Brielle enz. aan de steenovens moesten brengen; het uitlossen bleef tevens buiten hunne rekening.

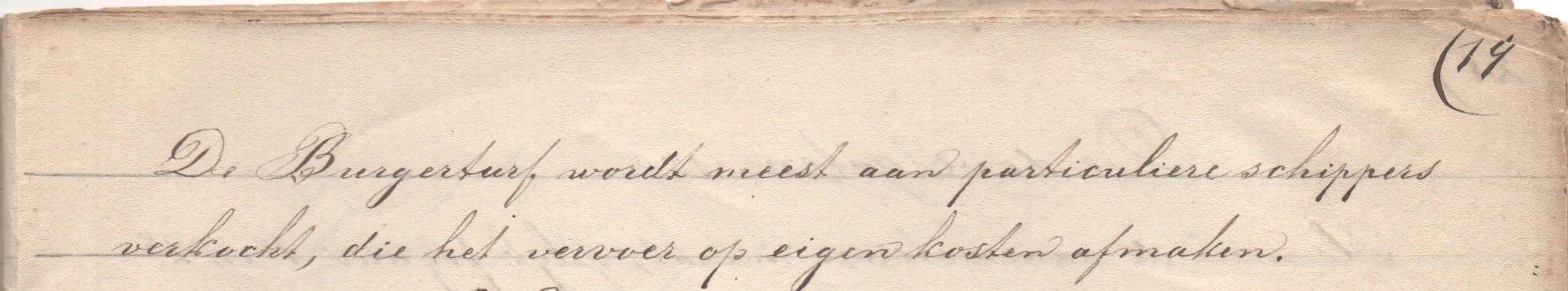

[blz. 19] De Burgerturf wordt meest aan particulier schippers verkocht, die het vervoer op eigen kosten afmaken.

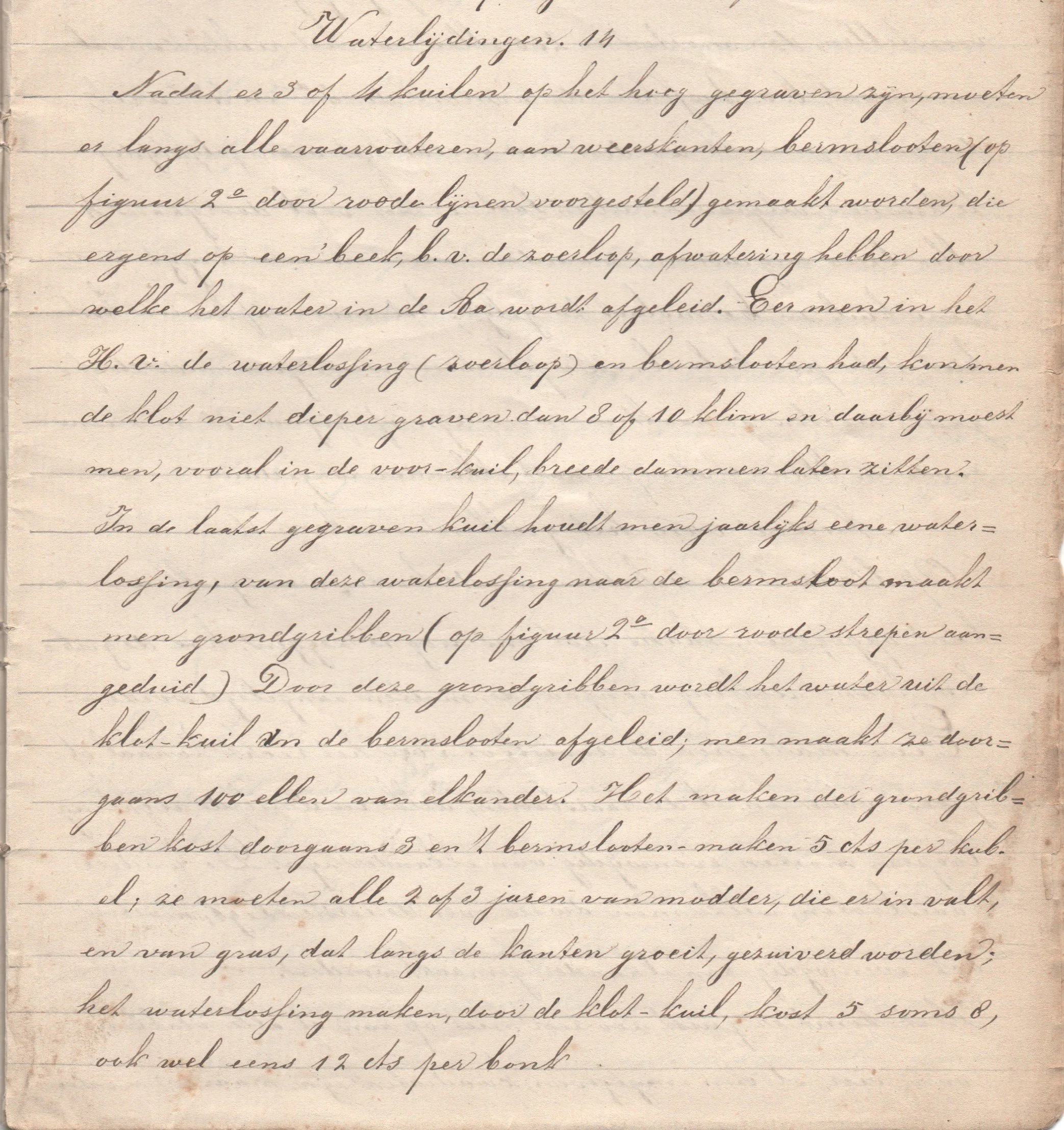

Waterlijdingen. 14

            Nadat er 3 of 4 kuilen op het hoog gegraven zijn, moeten er langs alle vaarwateren, aan weerskanten, bermslooten (op figuur 2o door roode lijnen voorgesteld) gemaakt worden, die ergens op een beek, b.v. de zoerloop, afwatering hebben door welke het water in de Aa wordt afgeleid. Eer men in het H[elena-]v[een] de waterlossing (zoerloop) en bermslooten had, kon men de klot niet dieper graven dan 8 of 10 klim en daarbij moest men, vooral in de voor-kuil, breede dammen laten zitten. In de laatst gegraven kuil houdt men jaarlijks eene waterlossing, van deze waterlossing naar de bermsloot maakt men grondgribben (op figuur 2o door roode strepen aangeduid). Door deze grondgribben wordt het water uit de klot-kuil in de bermslooten afgeleid; men maakt ze doorgaans 100 ellen van alkander. Het maken der grondgribben kost doorgaans 3 en ’t bermslooten-maken 5 cts per kub[ieke]. el; ze moeten alle 2 of 3 jaren van modder, die er in valt, en van gras, dat langs de kanten groeit, gezuiverd worden; het waterlossing maken, door de klot-kuil, kost 5 soms 8, ook wel eens 12 cts per bonk.

[blz. 20]

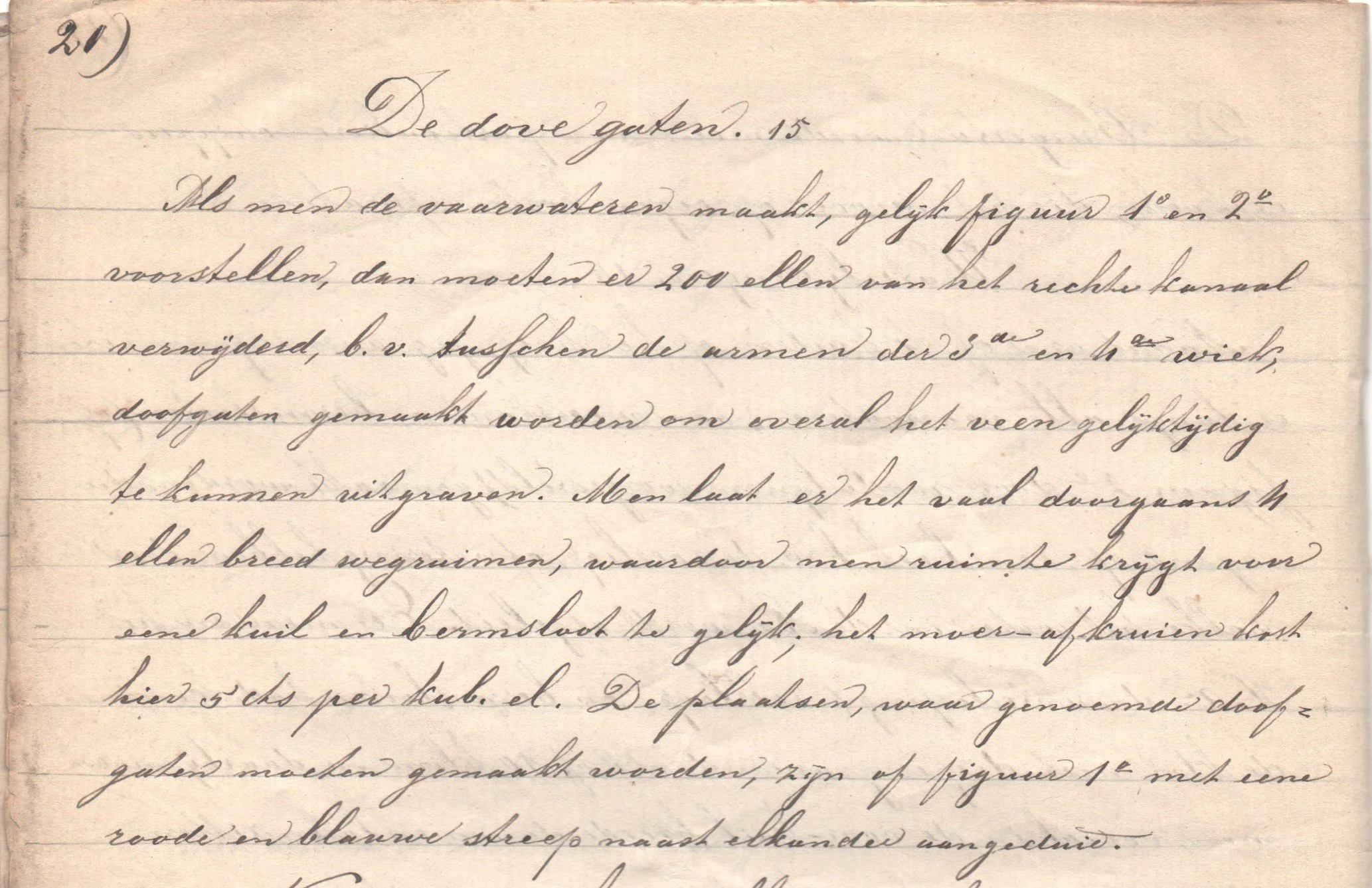

De dove gaten. 15

Als men de vaarwateren maakt, gelijk figuur 1o en 2o voorstellen, dan moeten er 200 ellen van het rechte kanaal verwijderd, b.v. tusschen de armen der 3de en 4de wiek, doofgaten gemaakt worden om overal het veen gelijktijdig te kunnen uitgraven. Men laat er het vaal doorgaans 4 ellen breed wegruimen, waardoor men ruimte krijgt voor eene kuil en bermsloot te gelijk; het moer-afkruien kost hier 5 cts per kub. el. De plaatsen, waar genoemde doofgaten moeten gemaakt worden, zijn  op figuur 1o met eene roode en blauwe streep naast elkander aangeduid.

Nader van het gribben-maken. 16

Op bladz. 3 en 4 hebben we de kosten van gribben-maken opgegeven; thans rest ons nog te zeggen, hoe de gribben, hunne richting aangaande, moeten aangelegd worden: Eerst make men de raaisloot voor het recht kanaal of groote vaart en al de raaislooten, welke in dezelfde richting loopen, moeten evenwijdig aan elkander zijn. De andere raaislooten, welke men dwars over de eersten legt, moeten ook evenwijdig aan elkander gemaakt worden.

Het komt er juist zoo zeer niet op aan of alle vlakken, van vier slooten omgegeven, kwadraten zijn, maar ze moeten

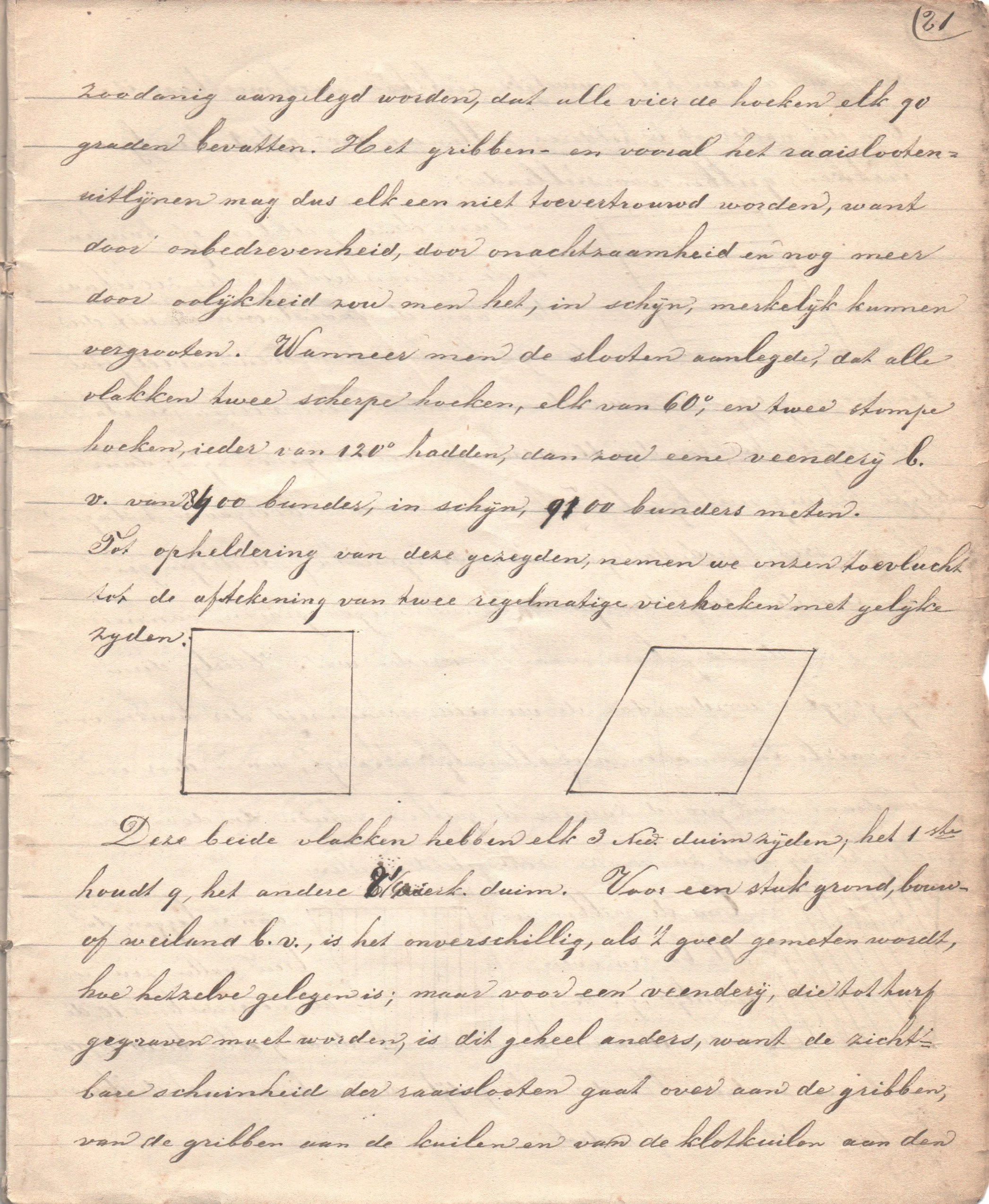

[blz. 21] zoodanig aangelegd worden, dat alle vier de hoeken elk 90 graden bevatten. Het gribben- en vooral het raaislooten-uitlijnen mag dus elkeen niet toevertrouwd worden, want door onbedrevenheid, door onachtzaamheid en nog meer door oolijkheid zou men het, in schijn, merkelijk kunnen vergrooten. Wanneer men de slooten aanlegde, dat alle vlakken twee scherpe hoeken, elk van 60o, en twee stompe hoeken, ieder van 120o, hadden, dan zou eene veenderij b.v. van 8400 bunder, in schijn 9100 bunder meten.

Ter opheldering van deze gezegden, nemen we onzen toevlucht tot de aftekening van twee regelmatige vierhoeken met gelijke zijden: [zie de vierhoeken in het manuscript]

Deze beide vlakken hebben elk 3 Ned[erlandsche] duim zijden, het 1ste houdt 9, het ander 8 ¼ vierk. Duim. Voor een stuk grond, bouw- of weiland b.v., is het onverschillig, als ’t goed gemeten wordt, hoe hetzelve gelegen is; maar voor een veenderij, die tot turf gegraven moet worden, is dit geheel anders, want de zichtbare schuinheid der raaislooten gaat over aan de gribben, van de gribben aan de kuilen en van de klotkuilen aan den

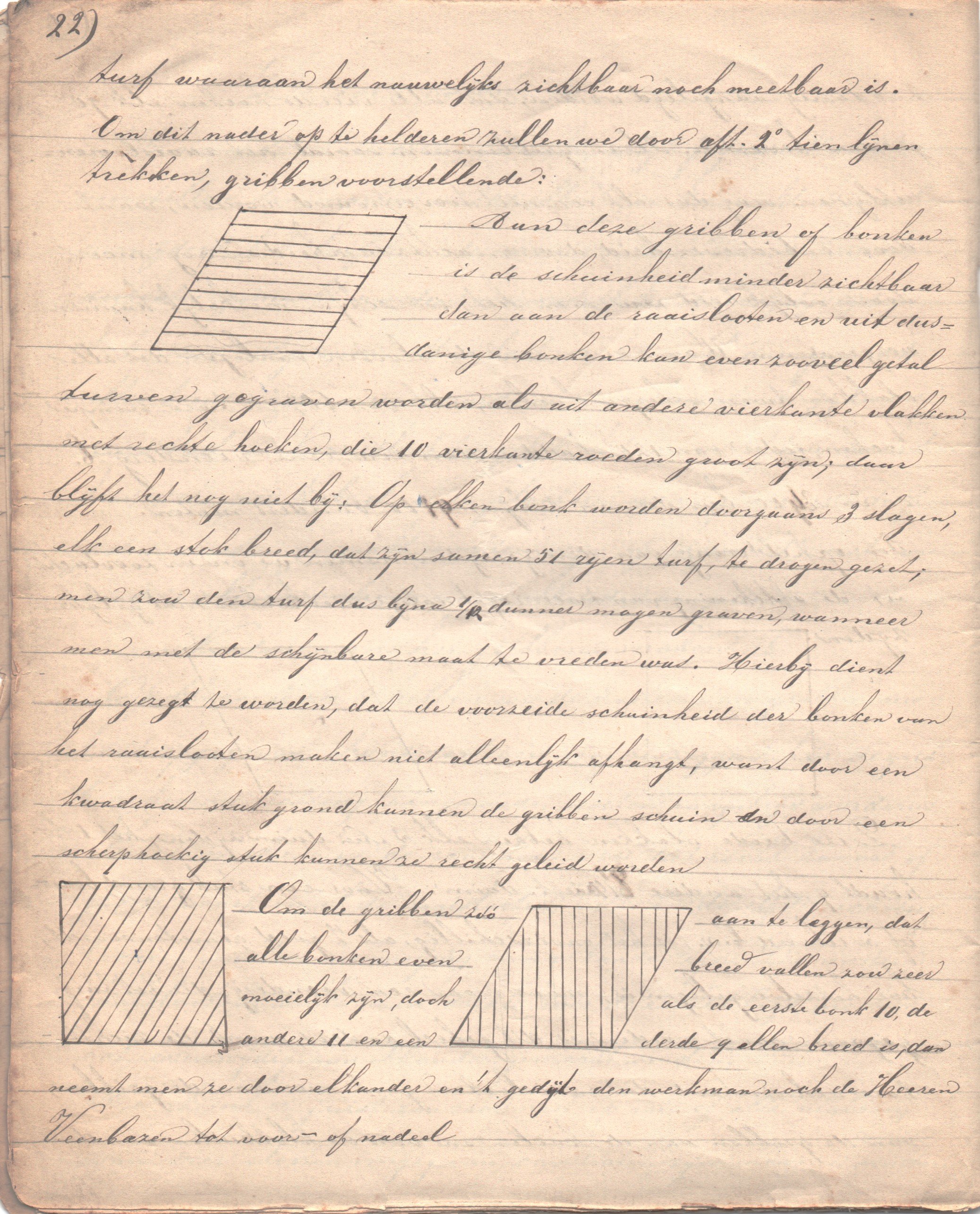

[blz. 22] turf waaraan het nauwelijks zichtbaar noch meetbaar is. Om dit nader op te helderen zullen we door afb. 2o tien lijnen trekken, gribben voorstellende: [zie de vierhoek in het manuscript]

Aan deze gribben of bonken is de schuinheid minder zichtbaar dan aan de raaislooten en uit dusdanige bonken kan even zoveel getal turven gegraven worden a;s uit andere vierkante vlakken met rechte hoeken, die 10 vierkante roeden groot zijn; daar blijft het nog niet bij: Op elken bonk worden doorgaans 3 slagen, elk een stok breed, dat zijn samen 51 rijen turf, te drogen gezet; men zou den turf dus bijna 1/10 dunner mogen graven, wanneer men met de schijnbare maat te vreden was. Hierbij dient nog gezegt te worden, dat de voorzeide schuinheid der bonken van het raaislooten maken niet alleenlijk afhangt, want door een kwadraat stuk grond kunnen de gribben schuin en door een scherphoekig stuk kunnen ze recht geleid worden.

[zie de vierhoeken in het manuscript] Om de gribben zóó aan te leggen, dat alle bonken even breed vallen zou zeer moeielijk zijn, doch als de eerste bonk 10, de andere 11 en een derde 9 ellen breed is, dan neemt men ze door elkander en ’t gedijt den werkman noch de Heeren Veenbazen tot voor- of nadeel.

[blz. 23]

De verschillende gereedschappen en materialen waarvoor de Heeren Veenbazen gehouden zijn te zorgen. 17

Bij het gribben-maken vordert elke werkman 1 lijnijzer en bonkschop of modderschop met een stikdraad van 50 ellen, benevens eene hoeveelheid sparren tot jalons.

- Bij het moerafkruien elk één kruiwagen.

- Bij het turf-graven uit de splittingen heeft elk gespan van 5 manschappen: ten minste 4 kruiwagen, 2 stikkers, 2 opleggers, 1 haakschop, 1 viertandige vork, 1 modderschop, 1 lijnijzer, 1 bonkschop en veeltijds ruim 300 voet kruiplanken.

Bij het turfgraven op het hoog heeft elke ploeg: 4 of 5 kruiwagen, 2 stikkers, 2 opleggers, 1 haakschop, 1 vork, lijnijzer, bonk- en modderschop enz.

Bij het turf-graven in het laag heeft elk gespan 3 kruiwagen, 1 stikker, 1 oplegger, 1 vork, 1 bonk- en modderschop, 1 lijnijzer, 1 haak om veld te slichten enz.; bij het graven heeft elk gespan, zooveel als iedere ploeg een hamer en eene lijn, band-touw, van 25 ellen noodig.

Bij het verdere kanaal-maken zorgt men voor: jalons, tonmolens, zandstikken, kruiwagens en planken.

Bij het turf-vuren en inladen heeft elke arbeider een kruiwagen.

In de waterlossingen gebruikt men: lijnijzers, bonkschoppen en eusvaten.

[blz. 24]

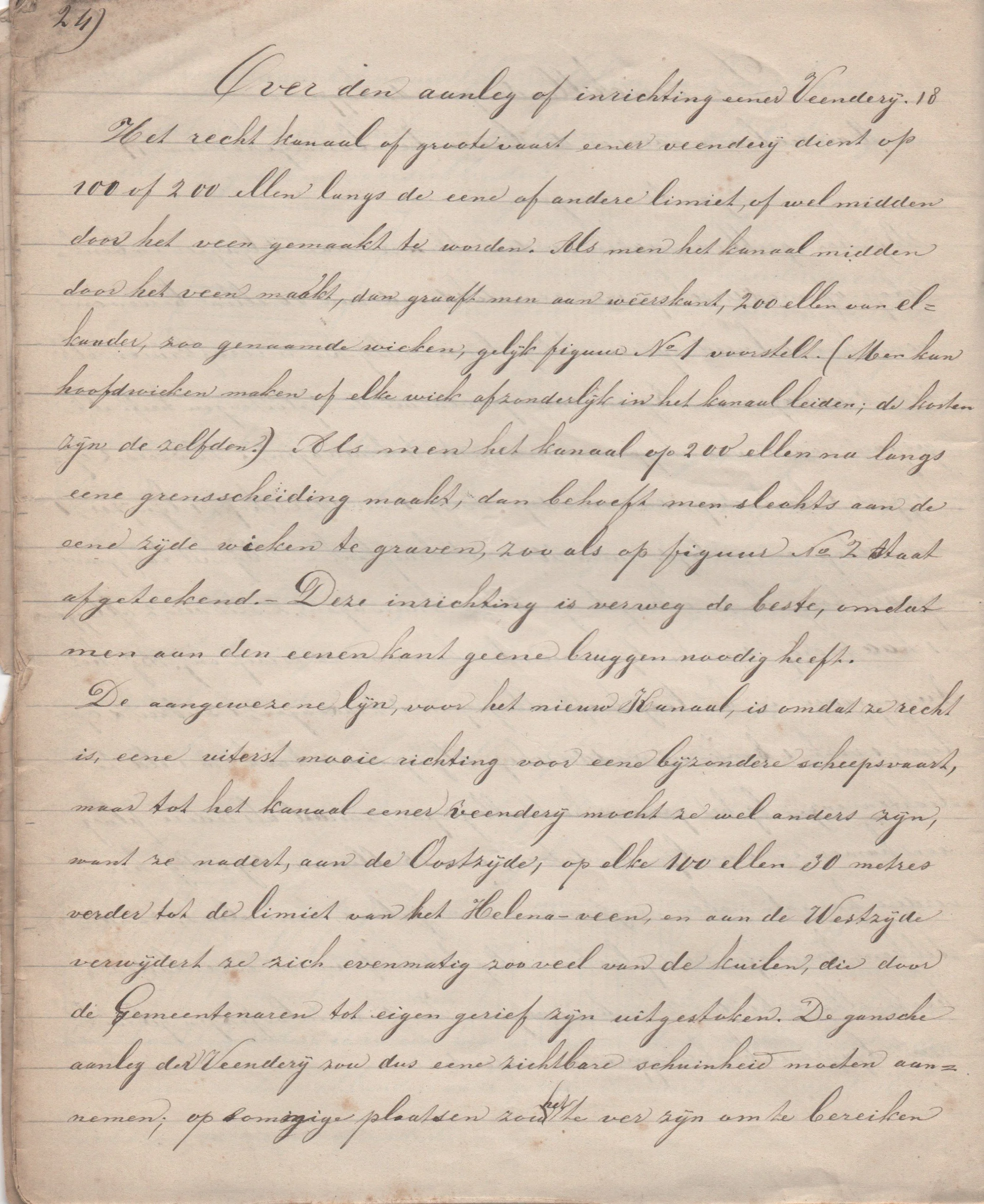

Over den aanleg of inrichting eener Veenderij. 18

Het recht kanaal of groote vaart eener veenderij dient op 100 of 200 ellen langs de eene of andere limiet, of wel midden door het veen gemaakt te worden. Als men het kanaal midden door het veen maakt, dan graaft men aan weerskant, 200 ellen van elkander, zoo genaamde wieken; gelijk figuur No 1 voorstelt. (Men kan hoofdwieken maken of elke wiek afzonderlijk in het kanaal leiden; de kosten zijn de zelfden.) Als men het kanaal op 200 ellen na langs eene grensscheiding maakt, dan behoeft men slechts aan de eene zijde wieken te graven, zoo als op figuur No 2 staat afgeteekend. Deze inrichting is verweg de beste, omdat men aan den eenen kant geene bruggen noodig heeft.

De aangewezene lijn, voor het nieuw Kanaal, is omdat ze recht is, eene uiterst mooie richting voor eene bijzondere scheepsvaart, maar tot het kanaal eener veenderij mocht ze wel anders zijn, want ze nadert aan de Oostzijde, op elke 100 ellen 30 metres verder tot de limiet van het Helena-veen, en aan de Westzijde verwijdert ze zich evenmatig zoo veel van de kuilen, doe door de Gemeentenaren tot eigen gerief zijn uitgestoken. De gansche aanleg der Veenderij zou dus eene zichtbare schuinheid moeten aannemen; op sommige plaatsen zou het te ver zijn om te bereiken

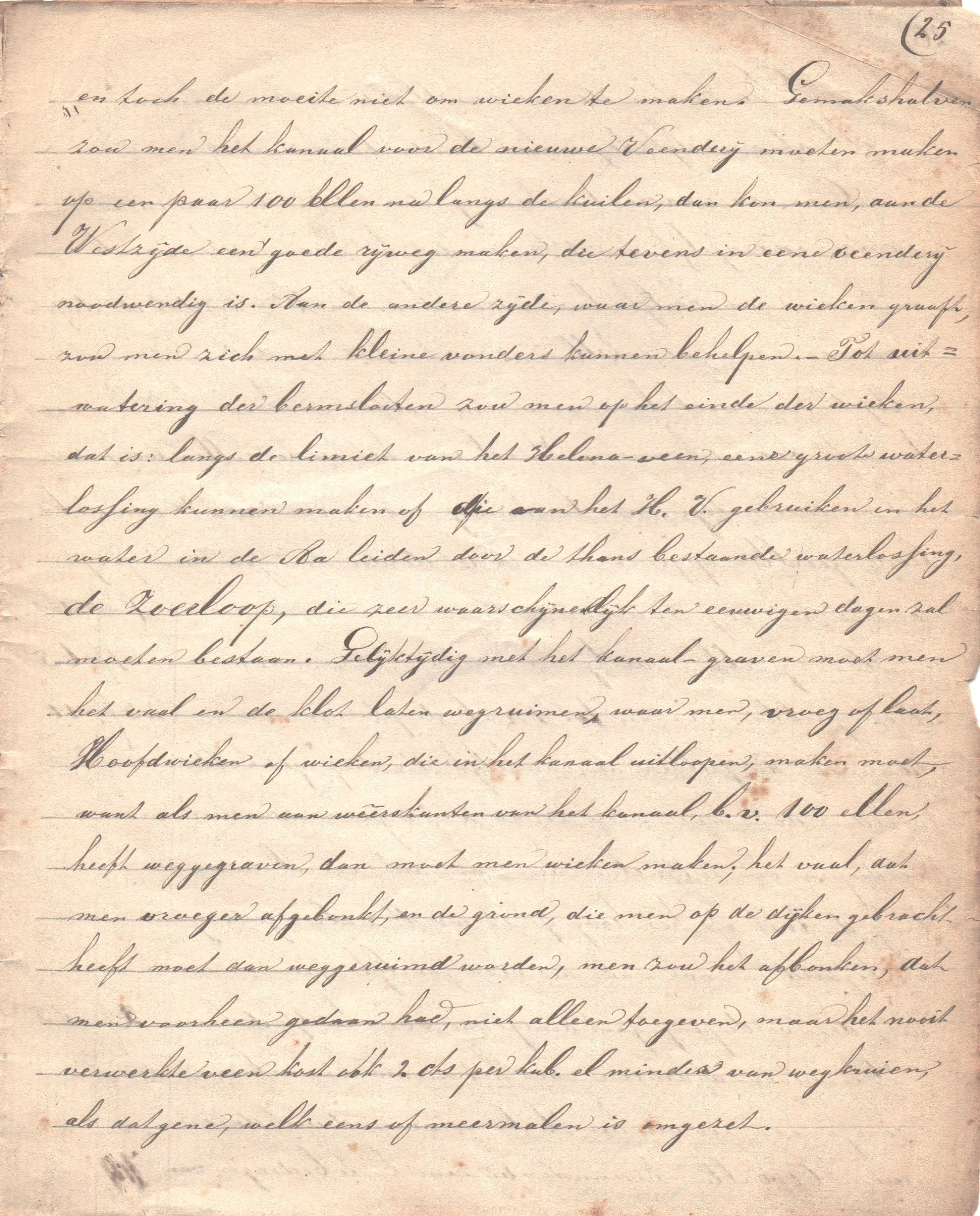

[blz. 25] en toch de moeite niet om wieken te maken. Gemakshalven zou men het kanaal voor de nieuwe Veenderij moeten maken op een paar 100 ellen na langs de kuilen, dan kon men, aan de Westzijde een goede rijweg maken, die tevens in eene veenderij noodwendig is. Aan de andere zijde, waar men de wieken graaft, zou men zich met kleine vonders kunnen behelpen. Tot uitwatering der bermslooten zou men op het einde der wieken, dat is: langs de limiet van het Helena-veen, eene groote waterlossing kunnen maken of die van het H[elena-]V[een] gebruiken en het water in de Aa leiden door de thans bestaande waterlossing, de Zoerloop, die zeer waarschijnlijk ten eeuwigen dagen zal moeten bestaan. Gelijktijdig met het kanaal-graven moet men het vaal en de klot laten wegruimen, waar men, vroeg of laat, Hoofdwieken of wieken, die in het kanaal uitloopen, maken moet, want als men aan weerskanten van het kanaal, b.v. 100 ellen, heeft weggegraven, dan moet men wieken maken; het vaal dat men vroeger afgebonkt, en de grond, die men op de dijken gebracht heeft moet dan weggeruimd worden, men zou het afbonken, dat men voorheen gedaan had, niet alleen toegeven, maar het nooit verwerkte veen kost ook 2 cts per kub. el minder van wegkruien, als datgene, welk eens of meermalen is omgezet.

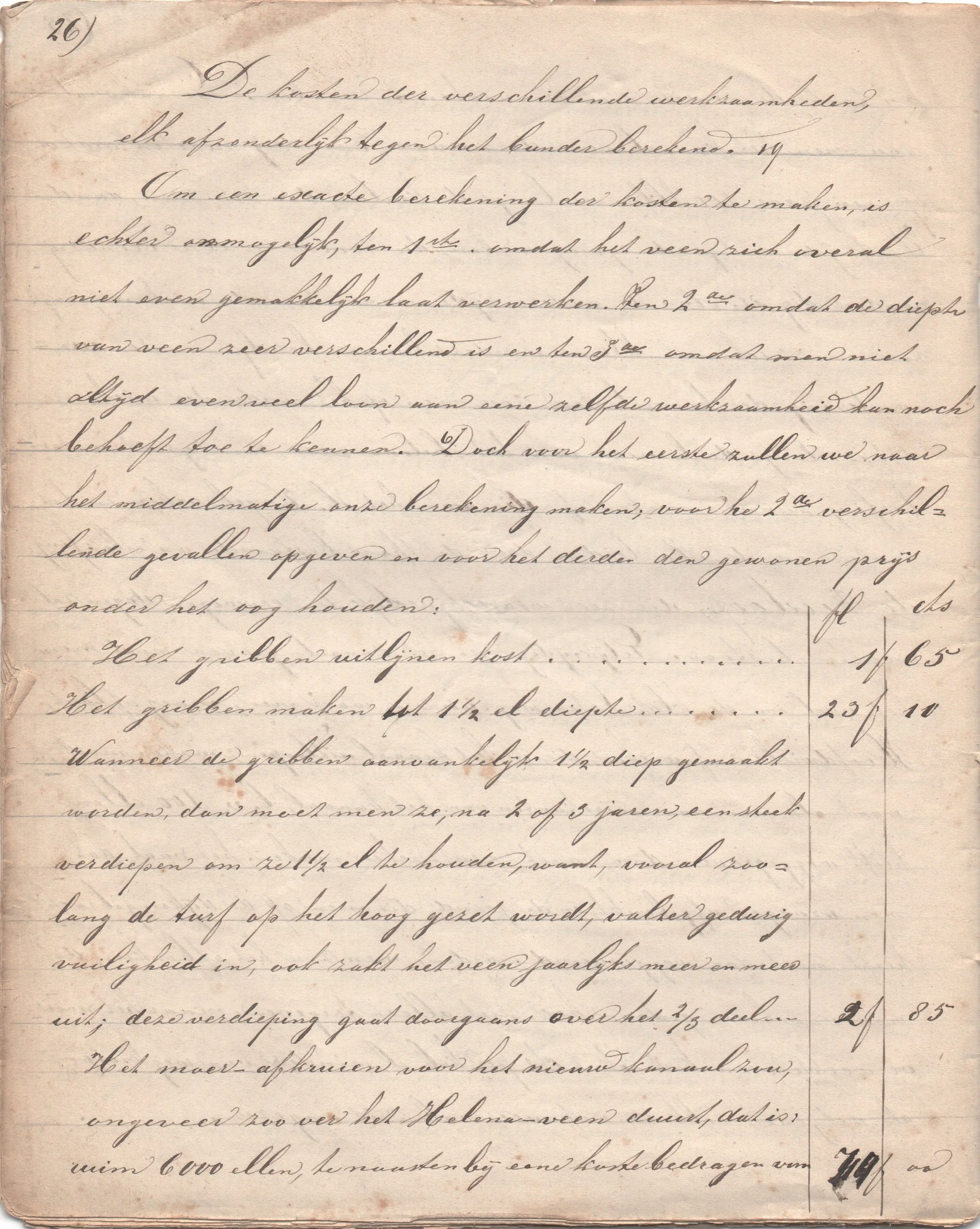

De kosten der verschillende werkzaamheden, elk afzonderlijk tegen het bunder berekend. 19

Om een exacte berekening der kosten te maken, is echter onmogelijk, ten 1ste, omdat het veen zich overal niet even gemakkelijk laat verwerken.
Ten 2de omdat de diepte van veen zeer verschillend is en ten 3e omdat men niet altijd even veel loon aan eene zelfde werkzaamheid kan noch behoeft toe te kennen.
Doch voor het eerste zullen we naar het middelmatige onze berekening maken, voor het 2de verschillende gevallen opgeven en voor het derde den gewonen prijs onder het oog houden:
Het gribben uitlijnen kost  fl  1 ,65
Het gribben maken tot 1 ½ el diepte   fl  23 ,10
Wanneer de gribben aanvankelijk 1 ½ diep gemaakt worden, dan moet men ze, na 2 of 3 jaren, een steek verdiepen om ze 1 ½ el te houden, want, vooral zoolang de turf op het hoog gezet wordt, valter gedurig vuiligheid in, ook zakt het veen jaarlijks meer en meer uit; deze verdieping gaat doorgaans over het 2/3 deel         fl  2,85
Het moer-afkruien voor het nieuw kanaal zou, ongeveer zoo ver het Helena-veen duurt, dat is, ruim 6000 ellen, te naasten bij eene koste bedragen van  fl  74,00

Transport  fl 101,60

Het boven-veld slechten (beide zijden) kan eene koste bedragen van omtrent       fl  10,00
Het villen kost doorgaans      fl  2,00
Het turf-graven uit de splitting (12 klim diep) door Inlandsche gespannen kost omtrent fl  333,00
Op 8 klim diepte kost zulks fl 198,00 en op 6 klim nagenoeg fl 139,50
Het zand uit den bodem graven (gemiddeld ½ el diep) kost, naar 13 cts per kub. el fl 41,25
Het telu-schaven, opzetten, zoden steken en dijlen slichten zullen wij, hoewel het verschillend kan zijn, rekenen op    fl  17 , 00
Uit eene splitting van 10 bonken aan 12 klim diepte kunnen, gelijk we reeds gezegd hebben, 30 dagwerken turf (ploegwerk) gegraven worden. Deze turf kost van drogen of in ringen zetten        fl  41 ,25
Van omringen of omzetten    fl  27 , 00
Van vuren of aan hoopen zetten   fl  36,00
Van inschepen, behalven ’t bijkruien   fl  84 ,00
En van ’t vervoer, als dit door vrachtschippers geschied    fl  525  00

                                                                                                  tottaal fl 1218,05 cts
